수동 냉각 시스템은 어떻게 작동합니까?
수동 냉각 시스템은 열 관리 분야의 초석으로 광범위한 응용 분야를위한 에너지 - 효율적이고 신뢰할 수있는 솔루션을 제공합니다. 냉각 시스템 산업의 주요 공급 업체로서 수동 냉각 시스템의 내부 작업을 공유하게되어 기쁩니다.
수동 냉각의 기본
수동 냉각 시스템은 팬이나 펌프와 같은 외부 전원이 열을 움직일 필요없이 작동합니다. 대신, 그들은 전도, 대류 및 방사선과 같은 자연적인 물리적 현상에 의존하여 소스에서 열을 전달합니다.
전도는 고체 재료를 통한 열을 전달하는 것입니다. 수동 냉각 시스템에서 열은 더 따뜻한 영역에서 전도성 재료 내의 차위 영역으로 이동합니다. 예를 들어, 구리 및 알루미늄과 같은 금속은 열전도율이 높은 수동 냉각 성분에 일반적으로 사용됩니다. 전자식 칩과 같은 열 - 생성 장치가 구리 방열판과 접촉 할 때 칩의 열은 방열판으로 수행됩니다.
대류는 온도 차이로 인한 유체 (액체 또는 가스)의 움직임을 포함합니다. 자연 대류에서는 더 따뜻한 유체가 상승하는 동안 더 차가운 유체는 가라 앉습니다. 수동 냉각 설정에서 이것은 천연 공기 흐름을 만드는 데 사용될 수 있습니다. 예를 들어, 수동 냉각 디자인이있는 건물에서는 건물 내부의 뜨거운 공기가 상단의 통풍구를 통해 상승하고 나가는 반면, 차가운 공기는 하부 통풍구를 통해 들어가서 내부를 식히는 데 도움이되는 연속적인 흐름을 만듭니다.
방사선은 따뜻한 물체에서 전자기파의 방출입니다. 절대 제로 위의 모든 물체는 방사선을 방출하고 방사선의 양과 파장은 물체의 온도에 따라 다릅니다. 수동 냉각 시스템은 방사성이 높은 표면을 사용하여 열을 환경으로 방출 할 수 있습니다. 예를 들어, 일부 방열판은 복사 특성을 향상시키는 특수 코팅으로 설계되었습니다.
수동 냉각 시스템의 구성 요소
방열판
방열판은 수동 냉각 시스템에서 가장 일반적인 구성 요소 중 하나입니다. 그들은 일반적으로 금속으로 만들어졌으며 표면적이 넓습니다. 넓은 표면적은 전도 및 대류를 통해보다 효율적인 열 전달을 허용합니다. 열 - 생성 성분이 방열판에 부착되면, 열은 성분에서 방열판으로 수행됩니다. 방열판의 핀은 열 소산에 이용 가능한 표면적을 증가시킵니다. 공기가 핀 주위 (자연 대류를 통해 또는 외부 공기 이동에 의해 강제)가 움직일 때, 열은 방열판에서 공기로 옮겨집니다. 우리는 소형 전자 장치에서 산업 기계에 이르기까지 다양한 응용 분야에 적합한 광범위한 고품질 방열판을 제공합니다.
히트 파이프
열 파이프는 수동 냉각 시스템에서 또 다른 중요한 구성 요소입니다. 그들은 물이나 암모니아와 같은 작동 유체로 채워진 밀봉 된 튜브입니다. 열 파이프의 한쪽 끝은 열원과 접촉하고 다른 쪽 끝은 열 - 소산 영역에 연결됩니다. 열원이 증발기 끝에서 작동 유체를 가열하면 유체가 증발하여 공정에서 열을 흡수합니다. 그런 다음 증기는 열 파이프의 냉각수 응축기 끝으로 이동하여 액체로 다시 응축되어 열을 방출합니다. 그런 다음 액체는 열 파이프의 설계에 따라 모세관 작용 또는 중력을 통해 증발기 끝으로 돌아갑니다. 히트 파이프는 비교적 장거리에서 열 전달에 매우 효율적이며 공간이 제한되어 있거나 높은 전력 부품을 냉각 해야하는 응용 분야에서 종종 사용됩니다.
라디에이터
라디에이터는 많은 수동 냉각 응용 분야, 특히 자동차 및 산업 환경에서 사용됩니다. 그들은 냉각수 (보통 물과 부동액의 혼합물)가 일련의 튜브를 통해 흐를 수있게함으로써 작동합니다. 엔진 또는 기타 열에서 핫 냉각수가 생성되는 구성 요소가 라디에이터로 들어가고 공기가 튜브를 통과함에 따라 열은 냉각수에서 공기로 옮겨집니다. 우리는 높은 성능 라디에이터를 공급합니다오일 라디에이터엔진 오일을 효과적으로 식히도록 설계되어 엔진의 원활한 작동을 보장합니다.
수동 냉각 시스템의 응용
전자 장치
전자 산업에서 수동 냉각 시스템은 마이크로 프로세서, 그래픽 카드 및 전원 공급 장치와 같은 구성 요소를 냉각시키는 데 널리 사용됩니다. 전자 장치가 점점 작고 강력 해짐에 따라 단위 부피당 생성 된 열이 증가합니다. 방열판 및 히트 파이프와 같은 수동 냉각 솔루션은 시끄러운 팬이 필요없이 이러한 구성 요소를 안전한 작동 온도 범위 내에 유지하는 데 도움이됩니다. 예를 들어, 일부 저전력 노트북에서는 수동 냉각 시스템이 CPU의 온도를 유지하기에 충분하여 조용하고 안정적인 작동을 제공합니다.
건물
수동 냉각 기술도 건물 설계에도 적용됩니다. 건축가와 엔지니어는 자연 환기, 음영 및 열 질량을 사용하여 기계 공기 컨디셔닝 시스템의 필요성을 줄입니다. 적절한 방향, 창 배치 및 환기 경로가있는 건물을 설계함으로써 내부를 시원하게 유지하기 위해 자연 대류 및 방사선을 활용할 수 있습니다. 예를 들어, 천장이 높은 아트리움이있는 건물은 스택 효과를 만들 수 있으며, 열기가 상승하고 상단의 통풍구를 통해 추방되어 외부에서 차가운 공기를 뿌립니다.
자동차

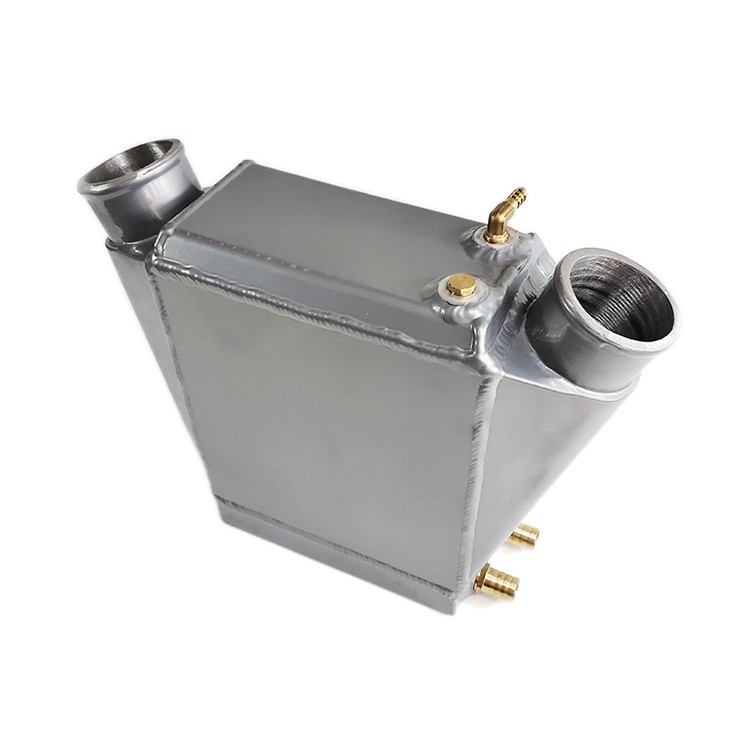

자동차 산업에서 수동 냉각 시스템은 엔진, 변속기 및 기타 구성 요소를 냉각시키는 데 중요한 역할을합니다. 라디에이터는 엔진 냉각수를 냉각시키는 데 사용되며 인터쿨러는 엔진으로 들어가기 전에 터보 차저 또는 과급기에서 압축 공기를 냉각시키는 데 사용됩니다. 우리의인터쿨러 Seadoo예상 엔진 용으로 특별히 설계되었으며 흡기 공기를 올바른 온도로 유지하여 최적의 성능을 보장합니다. 또한,와 같은 호스제트 스키 바지, 냉각 시스템에서 냉각수 및 기타 유체를 운반하는 데 필수적이며, 우리는 고온과 압력에 내구성이 뛰어나고 내구성이 높은 다양한 고품질 호스를 제공합니다.
수동 냉각 시스템의 장점
수동 냉각 시스템의 주요 장점 중 하나는 에너지 효율입니다. 그들은 외부 전원을 운영 할 필요가 없기 때문에 전기를 거의 또는 전혀 소비하여 장기적으로 상당한 비용 절감을 초래할 수 있습니다. 또한 움직이는 부품이 적기 때문에 활성 냉각 시스템보다 더 신뢰할 수 있습니다. 이는 유지 보수가 적고 기계적 고장의 위험이 낮아집니다. 수동 냉각 시스템은 팬이나 펌프가 소음을 생성하지 않기 때문에 활성 시스템보다 조용합니다. 이로 인해 주거 지역이나 조용한 사무실 환경과 같은 소음이 우려되는 응용 프로그램에 이상적입니다.
도전과 한계
그러나 수동 냉각 시스템에도 몇 가지 제한이 있습니다. 그들의 냉각 용량은 일반적으로 활성 냉각 시스템의 냉각 용량보다 낮으며, 이는 고성능 응용 분야에 적합하지 않을 수 있음을 의미합니다. 수동 냉각 시스템의 성능은 또한 주변 온도 및 공기 흐름 조건에 크게 의존합니다. 뜨겁고 정체 된 환경에서는 수동 시스템의 냉각 효율을 상당히 줄일 수 있습니다. 또한, 수동 냉각 시스템을 설계하고 설치하는 초기 비용은 특히 복잡한 응용 분야에서 비교적 높을 수 있습니다.
결론
수동 냉각 시스템은 많은 산업에서 귀중한 솔루션으로 효율적이고 신뢰할 수 있으며 조용한 열 관리를 제공합니다. 냉각 시스템 공급 업체로서 우리는 고객의 다양한 요구를 충족시키기 위해 고품질 수동 냉각 구성 요소 및 솔루션을 제공하기 위해 노력하고 있습니다. 전자 제품, 건물 또는 자동차 산업에 관계없이 최적의 냉각 성능을 달성하는 데 도움이되는 전문 지식과 제품이 있습니다.
수동 냉각 시스템에 관심이 있거나 냉각 요구에 대한 특정 요구 사항이있는 경우 추가 논의를 위해 저희에게 연락하십시오. 우리는 프로젝트를위한 최고의 냉각 솔루션을 개발하기 위해 당신과 협력하기를 간절히 원합니다.
참조
- Acropera, FP, Dewitt, DP, Bergman, TL, & Lavine, AS (2007). 열과 질량 전달의 기본. John Wiley & Sons.
- Ashrae 핸드북 - 기초. 미국 난방, 냉장 및 공기 협회 - 컨디셔닝 엔지니어.
