구동축 플러그는 어떻게 누출을 방지합니까?

드라이브 샤프트 플러그는 다양한 기계 시스템, 특히 회전 샤프트와 관련된 시스템에서 중요한 구성 요소입니다. 주요 기능은 누출을 방지하는 것입니다. 누출로 인해 효율성 감소, 마모 증가, 치명적인 시스템 오류 등 다양한 문제가 발생할 수 있습니다. 드라이브 샤프트 플러그 공급업체로서 저는 이러한 플러그가 누출을 방지하는 메커니즘에 대해 잘 알고 있으며 이 블로그에서 과학적 원리와 실제 응용 프로그램을 자세히 살펴보겠습니다.

구동축 시스템의 누출 기본 사항

구동축 플러그가 누출을 방지하는 방법을 이해하기 전에 구동축 시스템의 누출 특성을 이해하는 것이 중요합니다. 누출은 일반적으로 구동축과 주변 하우징 사이에 틈이나 간격이 있기 때문에 발생합니다. 이러한 간격은 제조 공차, 시간 경과에 따른 마모, 진동 및 열팽창의 영향으로 인해 발생할 수 있습니다.

많은 경우, 담아야 하는 유체는 윤활유나 냉각수입니다. 이 유체가 누출되면 윤활이 부족해 마찰이 증가하고 발열이 증가할 수 있습니다. 이로 인해 구동축 시스템의 베어링, 씰 및 기타 구성 요소가 손상될 수 있습니다. 또한 먼지, 먼지, 물과 같은 외부 오염물질이 누출 경로를 통해 시스템으로 유입되어 문제를 더욱 악화시킬 수 있습니다.

드라이브 샤프트 플러그의 작동 방식

1. 물리적 장벽

드라이브 샤프트 플러그가 누출을 방지하는 가장 기본적인 방법은 물리적 장벽 역할을 하는 것입니다. 이는 구동축이 하우징을 통과하는 개구부에 꼭 맞도록 설계되었습니다. 플러그는 일반적으로 고무, 플라스틱 또는 금속과 같이 치수 안정성이 높은 재료로 만들어집니다.

고무 플러그는 우수한 밀봉 특성으로 인해 일반적으로 사용됩니다. 개구부의 모양에 맞춰 불규칙한 부분을 채우고 단단히 밀봉할 수 있습니다. 고무의 탄력성은 다양한 압력 및 온도 조건에서도 하우징 및 구동축과의 접촉을 유지합니다. 예를 들어, 자동차 응용 분야에서는 고무 드라이브 샤프트 플러그를 사용하여 변속기 하우징의 개구부를 밀봉하여 변속기 오일의 누출을 방지합니다.

플라스틱 플러그는 가벼운 무게와 내화학성 때문에 종종 선택되는 또 다른 옵션입니다. 개구부의 특정 치수에 맞게 정밀하게 성형할 수 있어 안정적인 밀봉을 제공합니다. 반면에 금속 플러그는 높은 강도와 ​​내구성을 제공합니다. 플러그가 고압이나 열악한 환경을 견뎌야 하는 애플리케이션에 적합합니다.

2. 압축 및 변형

드라이브 샤프트 플러그를 설치할 때 더 나은 밀봉을 위해 압축되거나 변형되는 경우가 많습니다. 이러한 압축은 나사형 플러그를 조이거나 압입식 설치 방법을 사용하는 등 다양한 방법을 통해 달성할 수 있습니다.

나사형 플러그의 경우 개구부에 나사로 고정되면 나사산으로 인해 플러그가 약간 팽창하여 나사산과 하우징 사이의 틈이 채워집니다. 이렇게 하면 유체가 누출되는 것을 방지하는 단단한 밀봉이 생성됩니다. 압입식 플러그는 플러그를 개구부 안으로 밀어넣는 힘을 가하여 설치됩니다. 플러그와 하우징 사이의 간섭으로 인해 플러그가 약간 변형되어 주변에 밀봉이 생성됩니다.

3. 밀봉 표면

구동축 플러그의 밀봉 표면은 누출 방지를 강화하도록 세심하게 설계되었습니다. 이러한 표면은 매끄럽고 평평한 경우가 많으므로 하우징 및 구동축과의 접촉이 더 좋습니다. 어떤 경우에는 밀봉 성능을 향상시키기 위해 밀봉 표면을 특수 재료로 코팅할 수 있습니다.

예를 들어, 플러그의 밀봉 표면에 테프론 코팅이 있을 수 있습니다. 테프론은 마찰이 적고 내화학성이 뛰어나 마모를 줄이고 누출을 방지하는 데 도움이 됩니다. 또한 코팅은 밀봉 표면의 미세한 불규칙성을 채워 더욱 효과적인 밀봉을 생성할 수 있습니다.

구동축 플러그의 응용

1. 자동차 산업

자동차 산업에서는 드라이브 샤프트 플러그가 다양한 용도로 사용됩니다. 이는 엔진, 변속기 및 차동 시스템에서 발견됩니다. 예를 들어, 엔진에서 구동축 플러그는 캠축과 크랭크축이 엔진 블록을 통과하는 개구부를 밀봉하는 데 사용됩니다. 이는 엔진의 움직이는 부분을 윤활하는 데 필수적인 엔진 오일의 누출을 방지합니다.

변속기에서는 구동축 플러그를 사용하여 변속기 하우징의 개구부를 밀봉하여 변속기 오일의 누출을 방지합니다. 이 유체는 기어를 윤활하고 기어 변속을 위한 유압을 제공하는 역할을 합니다. 적절한 밀봉이 없으면 변속기에 기어 미끄러짐 및 조기 마모와 같은 문제가 발생할 수 있습니다.

2. 해양산업

해양 산업에서는 구동축 플러그가 보트 엔진과 추진 시스템에 사용됩니다. 이는 엔진 및 기타 구성 요소에 물이 들어가는 것을 방지하는 데 중요합니다. 예를 들어, 제트 펌프 시스템에서는 구동 샤프트 플러그를 사용하여 구동 샤프트가 임펠러에 연결되는 개구부를 밀봉할 수 있습니다. 이렇게 하면 물이 엔진실로 새어 들어가 전기 시스템과 기타 구성품이 손상되는 것을 방지할 수 있습니다.

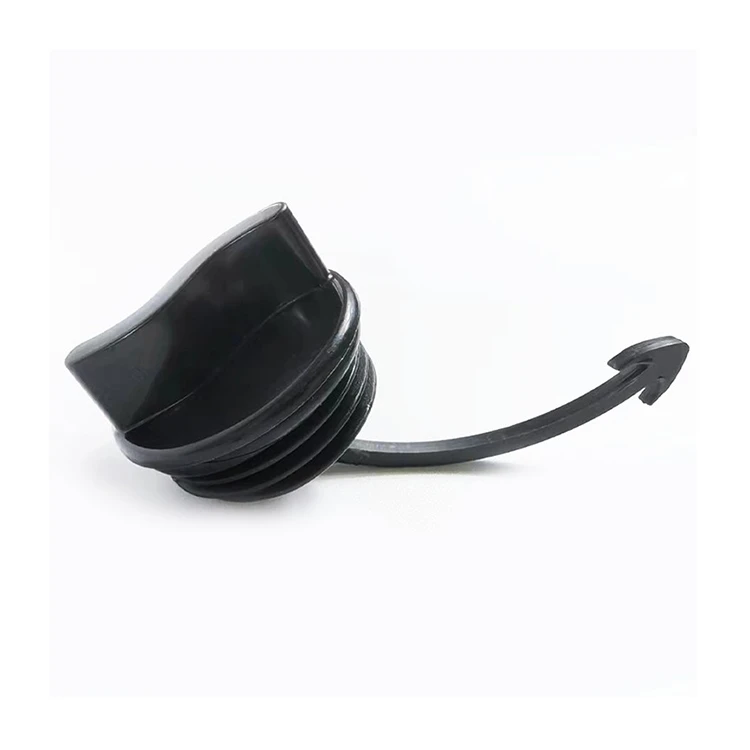

관련 수산물에 대해 자세히 알아보려면 다음 사이트를 방문하세요.방수 씰,Seadoo용 웨어링, 그리고물 차단 플러그.

3. 산업기계

산업 기계에서 구동축 플러그는 펌프, 압축기, 컨베이어 등 광범위한 장비에 사용됩니다. 윤활유, 냉각수, 기타 유체의 누출을 방지하여 기계의 원활한 작동을 보장하는 데 사용됩니다. 예를 들어, 펌프에서는 구동 샤프트 플러그를 사용하여 구동 샤프트가 임펠러에 연결되는 개구부를 밀봉하여 펌핑된 유체의 누출을 방지할 수 있습니다.

드라이브 샤프트 플러그의 성능에 영향을 미치는 요인

1. 온도

온도는 드라이브 샤프트 플러그의 성능에 상당한 영향을 미칠 수 있습니다. 온도가 높으면 플러그 재질이 팽창하여 씰 무결성이 손상될 수 있습니다. 반면, 온도가 낮으면 플러그 재질이 더욱 부서지기 쉬워 균열 및 누출 위험이 높아질 수 있습니다.

이러한 문제를 해결하기 위해 드라이브 샤프트 플러그는 온도 범위가 넓은 재료로 만들어지는 경우가 많습니다. 예를 들어, 일부 고무 소재는 -40°C ~ 120°C의 온도 범위에서 밀봉 특성을 유지할 수 있습니다. 또한 단열 또는 냉각 시스템을 사용하여 플러그 주변의 온도를 조절할 수 있습니다.

2. 압력

구동축 시스템 내의 압력도 플러그 성능에 영향을 미칠 수 있습니다. 높은 압력으로 인해 플러그가 변형되거나 개구부 밖으로 밀려나 누출이 발생할 수 있습니다. 고압을 견딜 수 있도록 드라이브 샤프트 플러그는 적절한 강도와 밀봉 메커니즘으로 설계되었습니다.

예를 들어, 고압 유압 시스템에서는 나사산 연결부가 있는 금속 플러그가 자주 사용됩니다. 나사산은 고압에서 플러그를 제자리에 유지하는 데 도움이 되는 기계적 잠금 장치를 제공합니다. 또한, 플러그를 테이퍼 모양으로 설계하여 접촉 면적을 늘리고 밀봉 성능을 향상시킬 수 있습니다.

3. 화학적 호환성

구동축 플러그와 접촉하는 유체는 플러그 재질과 화학적으로 호환되어야 합니다. 그렇지 않으면 유체로 인해 플러그 재료가 부풀어 오르거나 용해되거나 품질이 저하되어 누출이 발생할 수 있습니다.

예를 들어, 특정 유형의 고무로 만든 플러그가 호환되지 않는 화학 물질에 노출되면 고무가 부풀어 올라 밀봉 특성을 잃을 수 있습니다. 화학적 호환성을 보장하기 위해 제조업체는 시스템에 존재할 유체 유형에 따라 플러그 재료를 신중하게 선택합니다.

조달 문의

귀하의 특정 응용 분야에 맞는 고품질 드라이브 샤프트 플러그가 필요한 경우, 구매 및 추가 논의를 위해 저에게 연락해 주시기 바랍니다. 저는 신뢰할 수 있는 드라이브 샤프트 플러그 공급업체로서 씰링 성능과 내구성이 뛰어난 다양한 제품을 제공할 수 있습니다. 귀하가 자동차, 해양 또는 산업 산업에 종사하든 저는 귀하의 요구 사항을 충족하는 올바른 솔루션을 제공할 수 있습니다.

참고자료

• Robert D. Bush의 "기계식 씰: 원리 및 응용".
• John H. Bickford가 편집한 "씰 기술 핸드북".
• Thomas D. Gillespie의 "자동차 공학 기초".
